產(chǎn)品簡介：

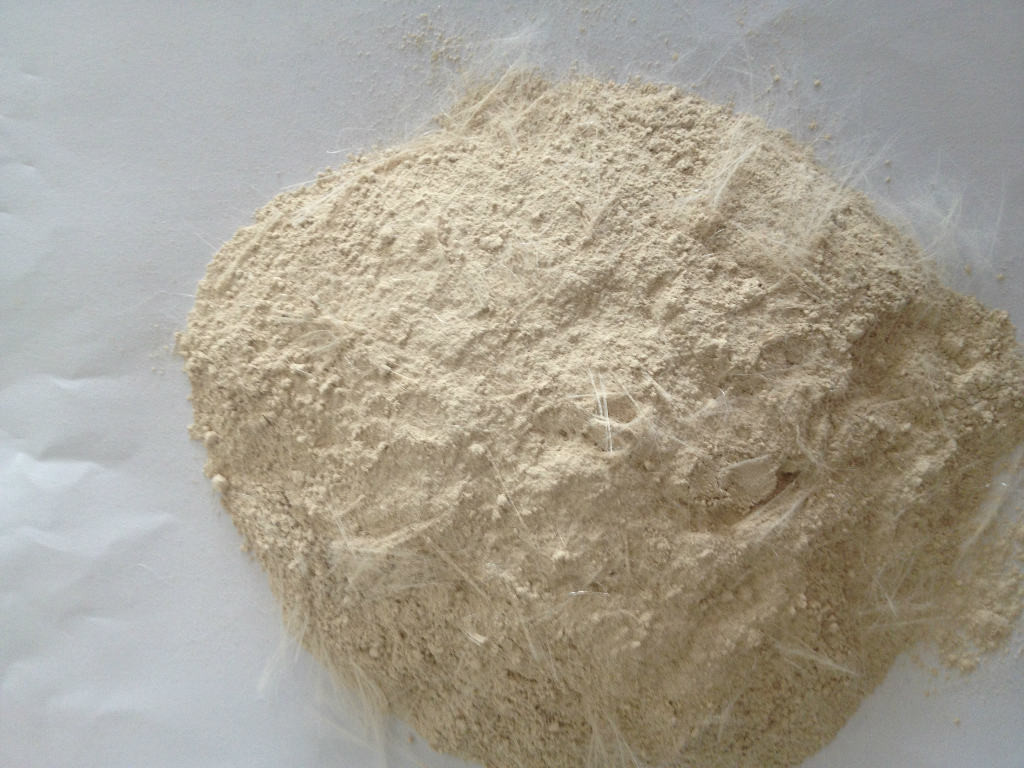

WPA減縮纖維膨脹抗裂劑是該系列產(chǎn)品中采用纖維進(jìn)行功能強(qiáng)化的獨(dú)特產(chǎn)品，產(chǎn)品中包含不同幾何尺寸的纖維組分、多種膨脹組分、改善混凝土工作性的減縮組分和填充混凝土孔結(jié)構(gòu)的密實(shí)組分。仿鋼纖維的高彈性模量與聚丙烯纖維的高延性互為補(bǔ)充，膨脹減縮密實(shí)組分互生互補(bǔ)大大提高混凝土的抗拉能力，顯著改善混凝土的抗裂能力。多種材料疊加形成（如下圖所示）全程立體補(bǔ)償過程。

工作原理：
　　本品檢驗(yàn)依據(jù) JC474―2008 GB23439― 2009 GB/T14337―2008 GB/T14335―2008。 在水泥混凝土中存在兩類獨(dú)立的孔隙：一種為無長度但有體積的開放孔，另一類為無體積但有長度的封閉孔。前一種孔影響混凝土的抗壓強(qiáng)度和彈性模量，而后者則決定抗折強(qiáng)度與抗裂能力，如抗拉強(qiáng)度或彎曲強(qiáng)度。因此不同尺度長短纖維的混雜，減小了此類孔隙，從而提高了水泥混凝土的抗折強(qiáng)度和抗裂能力。同時(shí)仿鋼纖維和聚丙烯纖維的混雜，綜合了仿鋼纖維混凝土較高的初裂載荷、最大載荷和聚丙烯纖維混凝土優(yōu)越的延性和韌性等優(yōu)點(diǎn)，極大的提高了混凝土的體積穩(wěn)定性。

性能指標(biāo)：

纖維阻效效應(yīng)：
　　兩種纖維以不同的混雜比例摻入后對(duì)混凝土抗折強(qiáng)度和干燥收縮的影響如圖所示，經(jīng)試驗(yàn)驗(yàn)證，聚丙烯纖維和仿鋼纖維的混雜比例在 5:5或7:3時(shí)混凝土的力學(xué)性能、抗裂性能和抗?jié)B透性能達(dá)到最佳。

產(chǎn)品優(yōu)點(diǎn)：
　　可顯著抑制混凝土內(nèi)部微裂縫的擴(kuò)展，彌補(bǔ)水化過程中自然產(chǎn)生的缺陷。減小混凝土的干燥收縮、塑性收縮。顯著提高混凝土的抗拉能力，大大降低開裂風(fēng)險(xiǎn)。卓越的混凝土抗?jié)B透性。對(duì)鋼筋無銹蝕作用。

性能指標(biāo)：
　　如圖所示，混凝土的抗?jié)B性能與孔隙率存在重要線性關(guān)系。
　　WPA的引入可以顯著降低混凝土孔隙率，細(xì)化孔徑分布。如圖所示，空白樣、纖維混凝土和摻 WPA混凝土的最可幾孔徑分別為 46.6nm、45.7nm和37.3nm，總孔隙率分別為 20.77%、13.05%、7.51%，可知纖維和 WPA的摻入對(duì)水泥石中孔徑分布有細(xì)化作用，對(duì)總孔隙率有非常明顯的降低作用。因此，可以大幅度提高混凝土抗?jié)B性能。

應(yīng)用范圍：
　　適用于一切對(duì)混凝土體積穩(wěn)定性及抗裂，抗?jié)B性能要求較高的工程，尤其適用于大體積混凝土澆筑及無縫施工。

注意事項(xiàng)：

西安中拓建材有限公司

地址：西安市大慶路7號(hào)

電話：029-81330193

盛娟：15002962602
