聚合物水泥防水涂料是新一代聚合物水泥防水產(chǎn)品。一般意義的聚合物水泥防水涂料（JS），其成膜機(jī)理是依靠水粉揮發(fā)固化的，在工程應(yīng)用過程中存在著諸多缺陷，RJS208成膜機(jī)理為聚合反應(yīng)固話，涂膜固化迅速。在潮濕基面和不通風(fēng)的條件下施工不受任何限制，徹底解決了揮發(fā)固化型涂料遇水溶脹，返乳等弊病。

應(yīng)用范圍

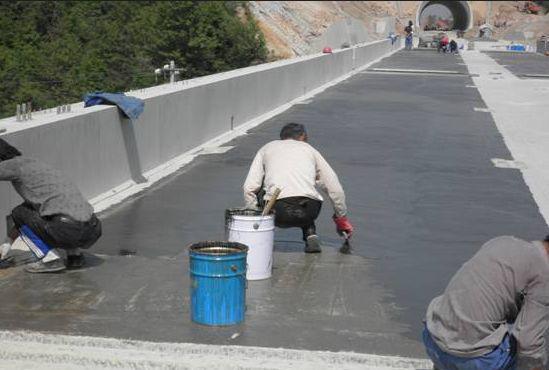

1、各種預(yù)制、現(xiàn)澆混凝土結(jié)構(gòu)的廠房、倉庫、民用建筑，橋梁、路面等及接縫防水；

2、底層住戶的地面永久性防濕及廚衛(wèi)間、陽臺(tái)的長(zhǎng)期防水；

3、地下室墻面、基底及水池的防水防滲；

4、維修老瀝青油氈屋面、石棉瓦屋面及各種結(jié)構(gòu)的天溝、泛水等漏水；

5、管道構(gòu)件的防腐，也可涂刷在自防水剛性構(gòu)件表面，起抗?jié)B及防止構(gòu)件粉化腐蝕作用。

產(chǎn)品特點(diǎn)

1、富柔韌性，可覆蓋不大于2mm裂縫；

2、適用于長(zhǎng)期浸水環(huán)境；

3、潮濕區(qū)域可直接施工；

4、具有良好耐候性；

5、可用瓷磚膠在防水層上直接粘貼瓷磚。

技術(shù)指標(biāo)

注：適用于非暴露露臺(tái)、廁浴間及外墻的防水、防滲和防潮的工程（Ⅱ型），也適用于暴露的屋面（Ⅰ型）；可用于地下工程及隧道、洞庫等涂膜防水（Ⅰ型）；路橋、水利、水利工程涂膜防水工程（Ⅰ型）；

施工方法

1、基層——處理基層表面平整、堅(jiān)實(shí)、無尖銳角、浮塵和明水，并按設(shè)計(jì)要求做好防水節(jié)點(diǎn)處理。油污清除干凈，低凹破損處修平。

2、配料——按產(chǎn)品包裝上標(biāo)注的液料、粉料和水的比例進(jìn)行配比。水的填加量可適當(dāng)調(diào)節(jié)，以調(diào)整涂料粘稠度，滿足立面和平面不同部位的施工要求。

聚合物水泥防水涂料的配合方法為先將液料和水倒入攪拌桶中，在手提攪拌器不斷攪拌下將粉料徐徐加入其中，至少攪拌5分鐘，徹底攪拌均勻，呈漿狀無團(tuán)塊。

3、細(xì)部附加防水層——按設(shè)計(jì)要求在留設(shè)凹槽內(nèi)填密封材料，在陰陽角、管根等細(xì)部應(yīng)多遍（2-4遍）涂刷,地下工程宜夾鋪一層胎體增強(qiáng)材料。

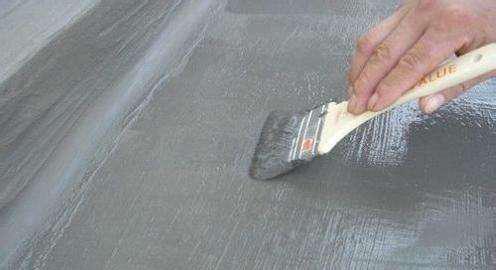

4、大面防水層施工——防水涂膜應(yīng)多遍涂布，宜至少四遍完成，每遍涂布時(shí)間一般間隔8h，冬季宜延長(zhǎng)。每遍涂膜厚度以0.4-0.5mm為宜，涂料用量約8kg/㎡，不宜一遍過厚，立面施工以不加水或少加水為宜，以免涂料流淌，致使立面厚度不易達(dá)到設(shè)計(jì)厚度，同時(shí)導(dǎo)致陰陽角堆積料過厚，產(chǎn)生裂紋。加鋪胎體增強(qiáng)材料時(shí)，胎體應(yīng)鋪平，無皺折，搭接不少于100mm，施工時(shí)先涂料，鋪好后上面再刷一遍涂料。

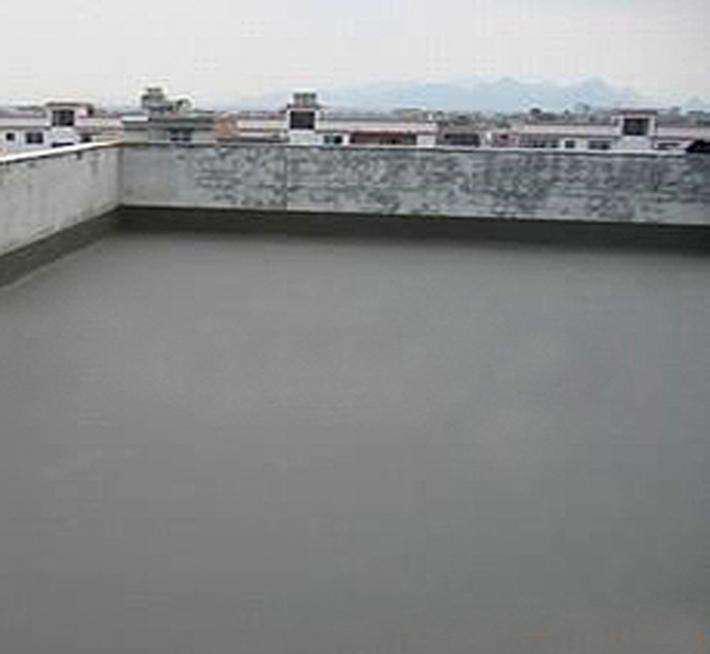

5、涂膜防水層完成經(jīng)驗(yàn)收合格后，應(yīng)按設(shè)計(jì)要求進(jìn)行保護(hù)隔離層施工。

注意事項(xiàng)

1、聚合物水泥防水涂料施工時(shí)氣溫須高于5℃，陰雨天氣或基層有明水時(shí)不宜施工。

2、防水涂膜應(yīng)完全干燥后方可進(jìn)行表層裝飾施工，完全干燥時(shí)間約為2天，潮濕環(huán)境應(yīng)適當(dāng)延長(zhǎng)。

3、廁浴間立面陰陽角不做成圓弧形的部位，在氣溫較低和空氣干燥的地區(qū)，宜選用I型聚合物水泥防水涂料。

包裝與儲(chǔ)存

桶裝20Kg/桶，保質(zhì)期12個(gè)月；

本產(chǎn)品按照非危險(xiǎn)品貯存與運(yùn)輸，運(yùn)輸時(shí)防止雨淋、暴曬、受凍，粉料注意防潮。
