IOMAP-DMO模塊具有8路開關量輸入，8路繼電器輸出，1路無線接口，2路CAN總線接口，支持1路RS232接口，可以對DMO進行配置。

產品介紹

IOMAP信號映射系統是適用于工業現場中開關量信號、模擬量信號的遠程耦合映射。IOMAP通過無線技術，將控制現場的檢測信號(開關量輸入，模擬量輸入)通過無線技術映射到控制柜（箱），再將控制柜（箱）的輸出控制信號（開關量輸出，模擬量輸出）映射到控制現場，節余了中間的電纜環節。這種應用可以解決自動化領域中，控制系統和控制設備位置頻繁變化的場合或者傳輸中間存在較大干擾的環節。比如：大型航吊系統航車和抓斗系統；堆垛機應用；堆取料機系統；自動輸煤系統；罐籠控制系統；

產品說明

工業自動化現場有很多比較復雜多變的情況，在一些特殊應用的場合，比如：電纜溝干擾比較大、設備頻繁移動、設備不停旋轉、距離比較遠的控制應用現場，硬接線連接的控制系統具有非常大的局限性，主要表現在一下幾個方面：

1、移動的機械動作對控制電纜和通信電纜造成的不間斷損傷。

2、滑環通信系統極不可靠。

3、維修和檢修變得比較困難。

4、設備功能擴展和設計局限性非常大。

旭豐科技研發的IOMAP系列無線信號映射系統，采用了符合工業標準應用的無線數據通信技術。實現工業自動化控制現場控制柜和控制器之間的I/O信號影射，耦合度非常好。IOMAP系統具有通訊距離遠、抗干擾能力強、組網靈活等優點和特性；可以組成星形、樹形、mesh網絡。 它以強大的邏輯映射處理能力，和強大的無線響應能力可以完美的解決眾多自動化應用中的信號接入問題?？梢詮V泛的應用的自動控制行業包括：冶金、化工、塑料、輕紡、食品、包裝、印刷、建材、水處理、環保設備、生產制造業等行業，以及單一過程控制裝置等行業中的生產機械、工業流水線、各種機床的工業控制設備中。具有抗強電磁干擾、防雷擊、穩定可靠的特征，可適用于各種環境惡劣的工業、民用場合，以優異的性能表現和高性價比贏得廣大客戶的推崇和喜愛。

IOMAP系列智能控制器具有如下特點

1.開關量檢測；

2.繼電器輸出或者控制輸出；

3.模擬量檢測。4-20mA標準電流信號；

4.7-36V寬電壓輸入；

5.支持1路RS232標準MODBUS協議；

6.支持RTUCONFIG專用配置協議；

7.RS485采用icoupler磁隔離，抗干擾性能非常好；

8.支持zigbee無線組網技術，最大可支持32個子站運行；

9.采用高性能工業級無線模塊；

10.采用高性能工業級32位通信處理器；

11.低功耗設計，支持多級休眠和喚醒模式，最大限度降低功耗；

12.內置實時時鐘（RTC）；

產品分類

IOMAP映射系統控制器包含多種型號的控制器可以分為一下5種模塊。

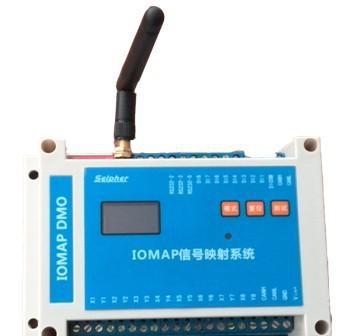

IOMAP-DMO映射上位本體模塊

IOMAP-DMO模塊具有8路開關量輸入，8路繼電器輸出，1路無線接口，2路CAN總線接口，支持1路RS232接口，可以對DMO進行配置。

 IOMAP-DMO安裝

安裝的方法：

①如果是有IEC標準導軌，直接卡裝在導軌上即可。

②如果沒有導軌，需要用四個螺絲把DMO安裝在機柜上。

IOMAP-DMO天線選型

IOMAP-DMO有兩種天線可供選擇，一種是內置短天線如下圖a所示，一種是外置引出長天線，如下圖所示，用戶可以根據自己的實際需求選擇天線類型。

IOMAP-DMO接線端子定義和接線

如上圖所示，端子定義按序?qū)?yīng)關系如下：

IOMAP-DMO電源系統

系統供電范圍：7-36V；

系統供電最大功耗電流：80mA；

電源功率要求：0.5W；

IOMAP-DMO撥碼開關配置

1-6位地址設定開關，最大地址值為63；

7位為CAN總線終端電阻接入開關，如果是CAN總線最后一個站，需要置1；

8位為模塊啟動模式選擇，0表示下載ROM模式，1表示運行模式。

2.6.IOMAP-DMO繼電器性能特征
