硅烷浸漬涂層

硅烷浸漬涂層為鋼筋混凝土建筑的長期耐久性和正常安全使用提供有力保障，同時(shí)對建筑材料本身的功效和力學(xué)性能不產(chǎn)生任何副作用。

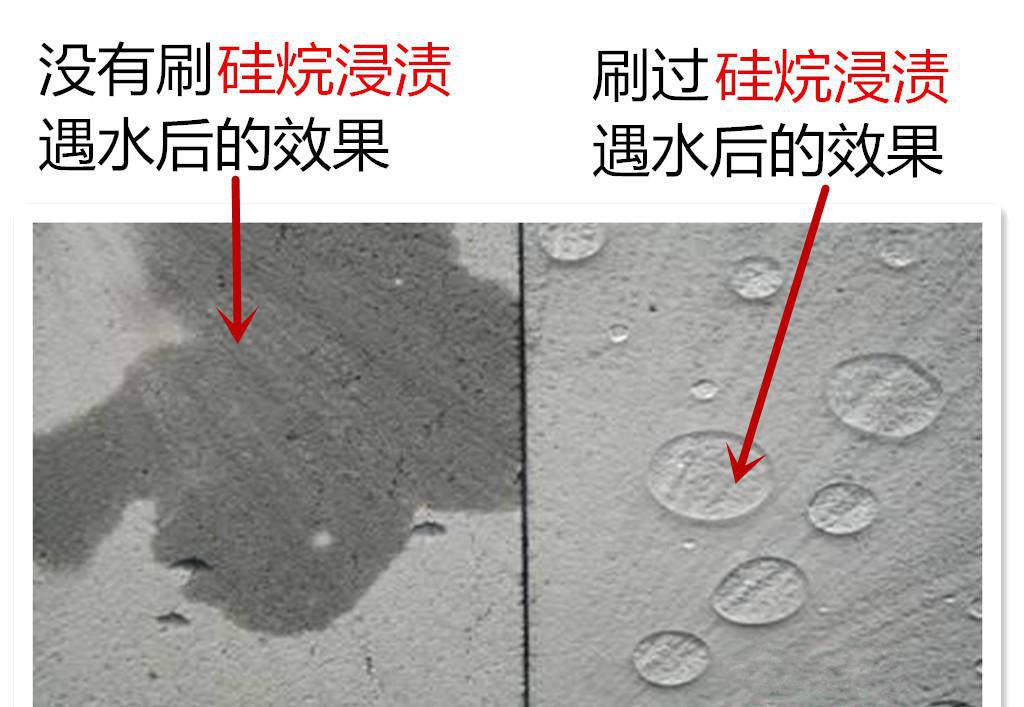

噴涂過硅烷浸漬劑的鋼筋混凝土建筑，外觀不會發(fā)生改變，如同穿上了一件防水透氣的隱形防彈衣，能持久有效地抑制各種有害環(huán)境因素引起的腐蝕破壞。因此，持久、高效防水是提高混凝土結(jié)構(gòu)耐久性的重要措施。

一、產(chǎn)品用途

硅烷浸漬涂層產(chǎn)品既可以用于新建混凝土結(jié)構(gòu)防護(hù)，也可用于舊混凝土建筑的加固維修，例如海港碼頭，跨海大橋、跨江大橋，水利工程大壩、城市高架橋，高等級公路橋梁，鐵路橋梁，隧道，機(jī)場道面，清水混凝土建筑，熱電、核電廠，污水處理廠等等，尤其適用于受到海水腐蝕、鹽霧腐蝕、 融雪劑腐蝕和凍融破壞的各種混凝土結(jié)構(gòu)保護(hù)。

二、性能指標(biāo)

JT/J 275-2000《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》

四、施工工藝

1.為保證硅烷浸漬處理效果，新建工程應(yīng)在混凝土構(gòu)件養(yǎng)護(hù)2～4周后施工，修補(bǔ)工程應(yīng)在養(yǎng)護(hù)1～2周后施工。環(huán)境溫度低于5℃，或高于40℃，或風(fēng)力大于6級應(yīng)停止施工，以減少物料損失。

2.施工前先修補(bǔ)好混凝土結(jié)構(gòu)缺陷，用鋼絲刷、壓縮空氣和淡水沖洗，將表面浮灰、污水、油污和其他污染物清理干凈，并保持表面干燥3天以上。

3.大面積浸漬硅烷前，首先要進(jìn)行噴涂試驗(yàn)，試驗(yàn)區(qū)面積應(yīng)有1-5平方料，然后按規(guī)定的方法對試驗(yàn)區(qū)進(jìn)行鉆芯取樣和檢測，當(dāng)測試結(jié)果符合判定標(biāo)準(zhǔn)時(shí)，才能在結(jié)構(gòu)上大面積噴涂硅烷浸漬液。

4.硅烷液體用法和用量：噴涂液體時(shí)應(yīng)連續(xù)噴涂，使被涂表面飽和溢流。水平面施工，噴涂或涂刷至基材表面濕潤或至鏡面狀。在立面上，應(yīng)自下面上的噴涂，垂流長度為15-20cm，使被涂表面保持濕潤狀態(tài)幾分鐘。液體防水劑噴涂兩遍，每遍噴涂量為300/㎡,間隔時(shí)間為4～6h，以達(dá)到更高的滲透深度。

5.施工設(shè)備：大面積施工建議使用無氣噴涂設(shè)備，施工效率高，可以減少原材料的損耗；小面積施工可使用刷子或刮刀；施工時(shí)如突然下雨，立即停止施工，并仔細(xì)蓋好已施工構(gòu)件，防止因淋雨造成硅烷活性成分在固化前流失，影響施工效果。

6.養(yǎng)護(hù)，硅烷施工后至少保證24小時(shí)內(nèi)不淋雨，自然風(fēng)干；為確保理想的處理效果，在夏季應(yīng)保持表面干燥至少36小時(shí)以上，冬季至少干燥72小時(shí)以上。

7.硅烷液體浸漬液的吸收過程會持續(xù)幾個小時(shí)，吸收速度取決于環(huán)境條件，例如空氣的相對溫度、混凝土配合比、混凝土含水率、被處理表面的暴露程度、陽光和網(wǎng)速等等，混凝土表面可能會暫時(shí)變黑，幾天后才能恢復(fù)原有外觀。

   硅烷膏體是不易燃、非腐蝕性、水基產(chǎn)品。施工時(shí)應(yīng)佩戴好口罩、護(hù)目鏡和手套。如果接觸到皮膚或眼睛，立即用大量清水沖洗，情況特別嚴(yán)重時(shí)應(yīng)及時(shí)就醫(yī)。

五、包裝貯存

提供20kg的塑料桶包裝，在陰涼密封保存，保質(zhì)期為12個月。
