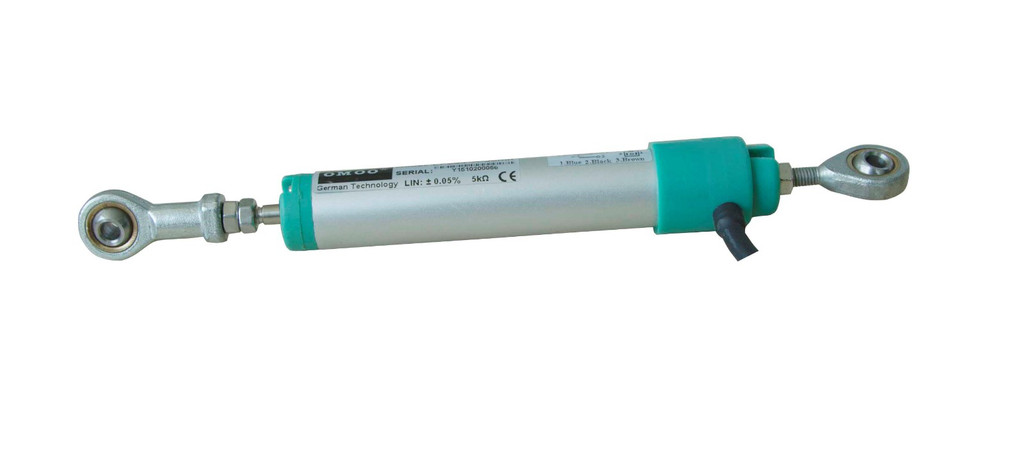

OMOO歐牧LPZ12-A 鉸接傳感器

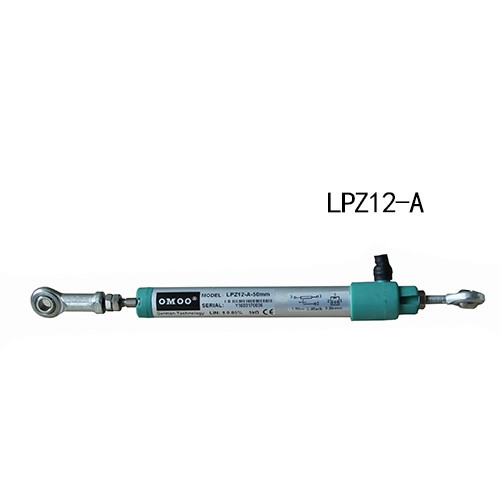

LPZ12-A圓微型鉸接系列位移傳感器
直線微型位移傳感器，工作量程可達150mm
高精度，圓形直徑12mm
特點：
.雙端鉸接軸承受力桿
.鉸接頭安裝，可提供大角度自由運動（zui大至±12.5%）
.使用壽命長-運動次數大于50×106 次
.線性優異±0.05%
.分辨率高于0.01mm
.高運行速度10m/s
.線纜連接方式
.防護等級IP65
.值測量，斷電無需斷電記憶或回原點
.該系列傳感器用于測量和控制系統中，對位移和長度進行直接和測量。傳感器的結構設計上考慮方便安裝及拆卸。傳感器表面經過特殊處理，可在高速低磨損狀態下工作，傳感器前端鉸接頭可以克服傳動桿的一些微小側向應力，保證傳感器的正常工作。傳感器導電塑料材料固定和結構設計等工藝保證即使在惡劣的條件下傳感器也能可靠工作。應用于：注塑機、液壓機、木工機械、煤礦機械、自動化控制等眾多領域。
電氣參數：
工作量程 (TET)
10mm～150mnm 注：50mm～150mm(+25mm);
可用電性行程
TET
獨立線性率
≤±1%-≤±0.1%
≤±0.05%≥100mm, ≤±0.025%≥200mm
電性總行程 （AET）
TET+2mm
標準阻值
1ΚΩ；5ΚΩ
電阻
±20%
可重復性
≤ ±0.01%
滑刷工作電流
≤ 1uA
zui大工作電壓
42 V
工作原理
Voltage divider分壓器
zui大工作電壓
42 V
分辨率
infinite無限
機械行程 (M.T)
TET+5mm
外殼長度 (尺寸A)
TET+77mm
2個球鉸接頭距離(尺寸C)
TET+128mm
環境參數：
溫度范圍
-50～+120
℃
抗振動指標
5～2000
Hz
Amax=0.75
mm
amax=20
g
抗沖擊指標
50
g
11
ms
使用壽命
＞100×106
次
工作速度
10
m∕szui大
運行加速度
200（20g）
m∕s2zui大
防護等級
IP65
發貨內容包括 *輔件
1個球鉸接頭 位移傳感器顯示儀
信號轉換器用于標準信號輸0-5V/0-10V
±5V 4-20mA；RS232/422/485等。
