三獅FMA-H抗?jié)B耐蝕劑 廠家直供   高性能   價(jià)格實(shí)惠 水泥 抗?jié)B耐腐劑

FMA-H抗?jié)B耐蝕劑

國家級(jí)新產(chǎn)品/國家級(jí)火炬計(jì)劃項(xiàng)目

一種具有“微膨脹、抗?jié)B裂、耐腐蝕”三大功能的高性能混凝土外加劑

中國、挪威合作技術(shù)，國際品質(zhì)、新型環(huán)保

FMA-H抗?jié)B耐蝕劑

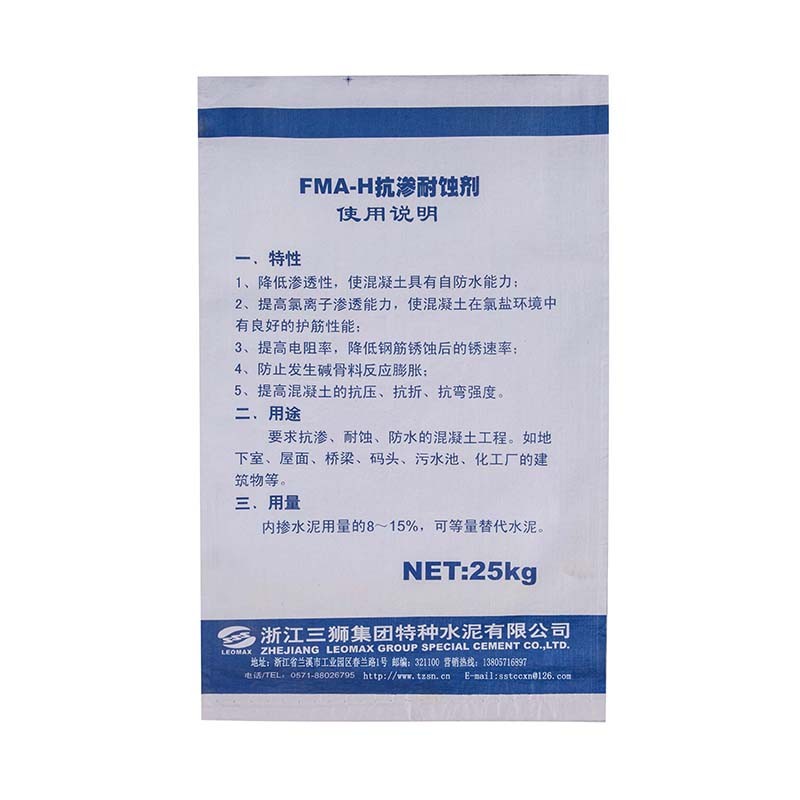

應(yīng)用FMA-H高效抗?jié)B耐蝕劑可使混凝土性能在下列方面得到改善與提高

1、大幅度降低滲透性。使混凝土具有自防水能力；

2、大幅度提高抗氯離子滲透能力。使混凝土在氯鹽污染環(huán)境中有良好的護(hù)筋性能；

3、大幅度提高抗硫酸鹽侵蝕性能和抗化學(xué)腐蝕性能；

4、顯著提高混凝土的抗壓、抗折；

5、提高電阻率5-10倍，降低鋼筋銹蝕開始后的銹蝕速率；

6、防止發(fā)生堿骨料反應(yīng)膨脹。

混凝土的裂紋、腐蝕和鋼筋銹蝕影響構(gòu)筑物的耐久性和安全性已成為世界性的一大災(zāi)害，世界范圍的大量研究與實(shí)踐表明，早影響混凝土耐久性的諸多因素中，凍融循環(huán)、硫酸鹽侵蝕、減料反應(yīng)、氯離子滲透、碳化與剛銹蝕等被認(rèn)為是導(dǎo)致水泥混凝土劣化破壞的幾種最主要因素，也是近年來國際水泥混凝土材料科學(xué)最活潑的研究領(lǐng)域。我國的地理地質(zhì)相當(dāng)復(fù)雜，除沿海地區(qū)的海工混凝土工程外，內(nèi)地地下水中酸堿鹽對(duì)混凝土的侵蝕相當(dāng)普遍;特別是西部地區(qū)的山體中多煤層，地下水中硫酸根離子含量較高已建成的南昆鐵路，內(nèi)昆鐵路，水柏鐵路，廣渝高速公路，以及四大世紀(jì)工程青藏鐵路、南水北調(diào)、西電東輸、西氣東輸工程的地下或地面混凝土都遇到上述的地質(zhì)情況。處在惡劣海洋魚化冰鹽環(huán)境中，cl-在不密實(shí)的混凝土中滲透引起鋼筋銹蝕大幅度降低了混凝土的壽命。在化工、冶金、醫(yī)療等行業(yè)，由于設(shè)備、建筑物、構(gòu)筑物接觸各種強(qiáng)腐蝕介質(zhì)，其腐蝕的危害越來越大，許多新建工程如跨海大橋、核電工程等將耐久性目標(biāo)定在75-120年。這對(duì)鋼筋混凝土提出了更高的耐久性要求。幾乎所有的鋼筋混凝土都會(huì)受到侵蝕作用的影響。其中最為特殊的是海港碼頭、橋梁面板、地下室、隧道、建筑物的地基、停車場(chǎng)、混凝土桿、管道、水池等，為滿足諸多施工的鋼筋混凝土阻銹抗蝕要求，浙江三獅集團(tuán)特種水泥有限公司同挪威國際混凝土專家和中國建筑材料科學(xué)研究院、浙江大學(xué)材料化工學(xué)院的材料科學(xué)專家經(jīng)過多年的技術(shù)合作，研究開發(fā)了具有國內(nèi)領(lǐng)先、國際水準(zhǔn)、高性能的混凝土抗?jié)B、耐腐蝕新型材料-FMA-H抗?jié)B耐蝕劑。

一抗?jié)B耐蝕劑的主要特性：

1 抗?jié)B防水

在混凝土中摻入一定量的抗?jié)B耐蝕劑后，于水化初，中期生成適量的水化硫鋁酸鈣，使混凝土產(chǎn)生適度的體積膨脹，在鋼筋和鄰位的約束下、在混凝土構(gòu)件中建立0.2-0.5mpa的預(yù)壓應(yīng)力，這一預(yù)壓力可大致抵消混凝土在硬化過程中產(chǎn)生的收縮應(yīng)力，從而減輕混凝土因?yàn)槭湛s產(chǎn)生的開裂，使混凝土內(nèi)部結(jié)構(gòu)更加致密，達(dá)到混凝土抗?jié)B的效果。同時(shí)抗?jié)B耐蝕劑又能改善混凝土的孔結(jié)構(gòu)，降低大孔率，減少總控隙率，提高密實(shí)性，使混凝土的抗?jié)B能力得以提高，在混凝土硬化過程后期，處于干燥環(huán)境或大體積混凝土處于降溫期時(shí)都要發(fā)生體積收縮，抗?jié)B耐蝕劑在水化初中期建立的膨脹能可以抵消后期的全部或部分收縮。所以，抗?jié)B耐蝕劑能使混凝土具有抗?jié)B功能，實(shí)現(xiàn)水泥混凝土結(jié)構(gòu)永久防水抗?jié)B的目的。同時(shí)，抗?jié)B耐蝕劑與常規(guī)防水劑不同之處就是引入聚合物成膜技術(shù)和纖維抗裂技術(shù)，當(dāng)水泥水化時(shí)水化水泥和聚合物膜相互穿透而形成了網(wǎng)絡(luò)結(jié)構(gòu)。在這種砂漿和混凝土結(jié)構(gòu)中，集料被這樣一個(gè)共聚基體所包裹，與傳統(tǒng)的水泥基復(fù)合材料和一般防水劑有本質(zhì)上的不同。同時(shí)每m3混凝土中就有700-1000萬根纖維，加大了與混凝土之間的摩擦力，極大的提高了混凝土的抗沖擊性能，抗裂性能。因此，抗?jié)B耐蝕劑可以改善普通水泥砂漿和混凝土在應(yīng)力狀態(tài)下產(chǎn)生的裂紋而通過聚合物膜來架橋連接。從而阻止裂紋的擴(kuò)展，同時(shí)強(qiáng)化水泥水化物與集料間的界面粘結(jié)，具有其獨(dú)特優(yōu)異的抗裂、抗?jié)B防水性能。

2、耐蝕阻銹

抗?jié)B耐蝕劑中微粒填充作用，火山灰反應(yīng)和滯水作用的三大特有功能使混凝土具有很強(qiáng)的抗cl-滲透能力?？沽蛩猁}侵蝕能力，限制混凝土的cl-、硫酸根離子的擴(kuò)散速度，控制混凝土電通量小于1000庫倉，阻止鋼筋銹蝕，因此，摻加抗?jié)B耐蝕劑的高性能混凝土其耐久性顯著增長。

二、FMA-H抗?jié)B耐蝕劑的特優(yōu)點(diǎn)

1、抗裂抗?jié)B性能好。FMA-H抗?jié)B耐蝕劑中CaO、C3A?3CaSO4?32H2O、MgO的早、中、后期微膨脹，加上纖維和高分子聚合物作用，使混凝土異常致密，具有良好的抗裂性能。摻加CMAS的混凝土干縮極小，90U干空收縮僅為-0.010%其抗?jié)B標(biāo)號(hào)達(dá)S20-S30。

2、耐腐性能強(qiáng)。FMA-H抗?jié)B耐蝕劑中的微粒填充作用、火山灰反應(yīng)和滯水作用、使混凝土具有很強(qiáng)的抗Cl-滲透能力、抗酸、抗硫酸鹽侵蝕能力。FMA-H抗?jié)B耐蝕劑的混凝其土耐蝕系數(shù)可達(dá)1.06，限制混凝土通過電量小于1000庫侖。顯著提高混凝土的耐久性。

3、堿含量低。采用FMA—H抗?jié)B耐蝕劑其帶入混凝土的堿含量?jī)H為0.06～0.15kg／m3砼，是普通外加劑的50-60％。

4、抗堿—集料反應(yīng)。摻加FMA-H抗?jié)B耐蝕劑可有效阻止混凝土中的(OH)-與硅反應(yīng)生成膠體水化產(chǎn)物導(dǎo)致體積膨脹、開裂的堿一集料反應(yīng)，顯著提高混凝土耐久性。

5、FMA-H與水泥相溶性好有利于商品混凝土攪拌和現(xiàn)場(chǎng)使用。

三、FMA-H抗?jié)B耐蝕劑執(zhí)行標(biāo)準(zhǔn)：Q/PSN001-2005

四、FMA-H抗?jié)B耐蝕劑的用途

1、凡要求抗?jié)B防水、抗?jié)B耐蝕防水的混凝土工程均可采用FMA-H

(1)抗裂防水混凝土工程：

A、地下建筑物。如：地鐵、地下停車場(chǎng)、地下倉庫、隧道、礦井、人防工程、地下人行道、機(jī)場(chǎng)等。

B、建造水池、游泳池、污水處理池、水塔、油罐等。

C、自防水剛性屋面，砂漿防滲層，砂漿防潮層。

D、預(yù)制構(gòu)件、框架結(jié)構(gòu)接頭的鉚接，管道接頭，構(gòu)筑物后澆縫回填，巖基灌漿材料。

F、水泥制品、水泥壓力管、防水屋面板等。

G、建造高強(qiáng)度、高抗?jié)B豎井，大壩回填，填充砼。

(2)抗?jié)B耐蝕防水混凝土工程：

A、海洋環(huán)境、海水浸蝕區(qū)、潮汐區(qū)、浪濺區(qū)、反海洋大氣區(qū)；

B、使用海砂作為混凝土用砂，施工用水含氯鹽超出標(biāo)準(zhǔn)要求；

C、鋼筋混凝土橋梁；

D、以氯鹽、硫酸鹽腐蝕為主的工業(yè)，民用建筑的地下基礎(chǔ)和構(gòu)筑物；

E、預(yù)埋件或鋼制品在混凝土中需加強(qiáng)防護(hù)的場(chǎng)合；

F、已有鋼筋混凝土工程的修復(fù)；

G、化工、冶金、醫(yī)藥等企業(yè)的建筑物，構(gòu)筑物的阻銹抗蝕；

H、石油、天燃?xì)?、污水管道、污水池的阻銹抗蝕；

I、石油化工廠中和池、污水池、曝氣池、涼水塔、污油池的阻銹抗蝕。

抗?jié)B耐蝕劑的設(shè)計(jì)建議

設(shè)計(jì)采用FMA-H抗?jié)B耐蝕劑的工程，不需要同時(shí)采用膨脹劑，防水劑和其他耐蝕劑。

本產(chǎn)品中含有高性能的纖維，如果設(shè)計(jì)中同時(shí)考慮摻加纖維時(shí)可以相應(yīng)減少纖維的摻量，本產(chǎn)品具有膨脹、抗裂、耐蝕三種功能。是一種高性能的高效抗?jié)B、耐蝕外加劑。

本產(chǎn)品可廣泛用于商品砼、現(xiàn)場(chǎng)攪拌砼和粉刷砂漿。

五、FMA-H抗?jié)B耐蝕劑施工注意事項(xiàng)

1、砼的配合比設(shè)計(jì)與膨脹防水砼基本相同，對(duì)于抗?jié)B防水砼推薦用10-15%，對(duì)于耐蝕防水砂漿推薦用8-10%。

2、摻防水劑現(xiàn)拌砼的拌合時(shí)間比普通砼延長30～60s，對(duì)于商品砼，可以不延長。砼振搗要密實(shí)，不要漏振，也不要過振。在砼終凝前要反復(fù)抹壓，防止沉降裂縫出現(xiàn)，砼硬化12h后進(jìn)行澆水養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不少于14d。對(duì)于冬季澆注或大體積砼，要進(jìn)行保溫保濕養(yǎng)護(hù)。

3、拆模時(shí)間按施工規(guī)范中規(guī)定，拆模后的邊墻和柱子要加強(qiáng)養(yǎng)護(hù)，防止陽光曝曬。對(duì)于施工不久出現(xiàn)的蜂窩或裂縫，應(yīng)及時(shí)用防水砂漿進(jìn)行修補(bǔ)。

抗?jié)B耐蝕劑部分工程應(yīng)用

1、浙江常信精細(xì)化工有限公司

2、諸永高速公路隧道群

3、某軍港

4、諸永高速公路橋梁

5、浙能蘭溪電廠

6、杭州廣廈綠洲花園地下室

7、浙江省經(jīng)貿(mào)大廈地下室

8、錢塘江防洪大壩

9、金華施光南音樂廣場(chǎng)

10、金華廣廈時(shí)代廣場(chǎng)

浙江三獅特種水泥致力于特種水泥，可根據(jù)您的需求為您量身定制。竭誠為您服務(wù)。

網(wǎng)上訂購，為您更省錢省時(shí)間！通過網(wǎng)絡(luò)直接從廠家采購，您可獲得性價(jià)比高的產(chǎn)品和服務(wù)！

如果您對(duì)三獅特種水泥感興趣或有疑問，您可登陸www.tzsn.cn了解詳!

24小時(shí) 客服熱線：如果您對(duì)我們產(chǎn)品感興趣或有疑問，您可撥打400-039-1997 我們?yōu)槟艖n解難！?。?

長按關(guān)注下方二維碼，可具體咨詢
